Jak działa automatyczna klimatyzacja w Renault – trzeźwy fundament
Różnica między „klimą manualną” a automatyczną (klimatronik)
Klimatyzacja manualna w Renault to w uproszczeniu trzy proste pokrętła: temperatura, prędkość wentylatora i kierunek nawiewu. Kierowca sam decyduje, jak mocno ma wiać, skąd i czy ma być ciepło czy zimno. Elektronika praktycznie się tu nie wtrąca – po wciśnięciu przycisku A/C sprężarka włącza się i pracuje tak długo, jak pozwalają proste zabezpieczenia (np. presostat).
Automatyczna klimatyzacja (klimatronik) to zupełnie inna filozofia. Kierowca ustawia temat, a nie szczegóły: np. 21°C na trybie AUTO. Resztą – mocą nawiewu, pozycją klap, włączaniem sprężarki i sposobem wykorzystania nagrzewnicy – zajmuje się sterownik. Żeby to w ogóle miało sens, układ jest naszpikowany czujnikami i ma kilka silniczków sterujących klapami mieszającymi i kierunkowymi.
W wersji automatycznej dochodzą m.in.:
czujniki temperatury: wnętrza, zewnętrzny, często też czujnik temperatury powietrza w kanale nawiewu,
czujnik nasłonecznienia (zwykle na desce rozdzielczej),
zaawansowany panel sterujący z własną elektroniką i komunikacją ze sterownikiem nadwozia (UCH) lub głównym sterownikiem komfortu.
To wszystko sprawia, że klimatronik w Renault potrafi:
sam dobierać prędkość wentylatora,
zmieniać rozdział nawiewu (szyba/nogi/środek),
dynamicznie przełączać się między nawiewem zewnętrznym a recyrkulacją,
korygować temperaturę w zależności od nasłonecznienia i temperatury zewnętrznej.
Wbrew temu, co sugeruje marketing, niewiele jest tu „inteligencji” w ludzkim znaczeniu. Sterownik korzysta z dość prostych algorytmów i reaguje na to, co „widzą” czujniki. Jeśli czujnik zaczyna kłamać, system podejmuje błędne decyzje. Efekt z perspektywy kierowcy jest właśnie taki, że „klimatyzacja automatyczna wariuje”, choć fizycznie sprężarka, skraplacz i parownik mogą być w pełni sprawne.
Co czym steruje – rola panelu, sterownika, czujników i sprężarki
Przy diagnozowaniu problemów z klimatyzacją automatyczną w Renault pomaga zrozumienie podziału ról. W uproszczeniu wygląda to tak:
Panel klimatronika – przyjmuje życzenia kierowcy (temperatura, AUTO, kierunek nadmuchu, AC, recyrkulacja). Często zawiera też część elektroniki sterującej silniczkami klap i wentylatorem.
Sterownik nadwozia (UCH) / sterownik klimatyzacji – zbiera sygnały z panelu i czujników, komunikuje się z ECU silnika, decyduje o włączeniu sprężarki i wentylatorów chłodnicy.
Czujniki – dostarczają danych wejściowych: temperatury (wewnętrzna, zewnętrzna, czynnika), nasłonecznienie, ciśnienie czynnika w układzie.
Elementy wykonawcze – sprężarka klimatyzacji, wentylator nadmuchu, silniczki klap, zawory regulacyjne (w niektórych sprężarkach).
Przykładowy przebieg decyzji jest następujący: kierowca ustawia 20°C i tryb AUTO. Sterownik sprawdza temperaturę w kabinie, temperaturę zewnętrzną, poziom nasłonecznienia i chwilową temperaturę płynu chłodzącego. Jeśli w kabinie jest 35°C, na zewnątrz 30°C i świeci pełne słońce, system włączy sprężarkę, ustawi maksymalną lub bardzo wysoką prędkość wentylatora, nawiew na twarz i szybę, może też aktywować recyrkulację. Jeśli jednak czujnik temperatury wnętrza pokazuje 18°C zamiast 35°C, sterownik uzna, że trzeba bardziej grzać niż chłodzić – i zaczynają się „cuda”.
W praktyce większość „dziwnych objawów” ma źródło nie w samym panelu czy sprężarce, ale w błędnych danych wejściowych lub problemach z elementami wykonawczymi (silniczki klap, wentylator, przekaźniki).
Typowe rozwiązania w popularnych modelach Renault
W poszczególnych modelach Renault układ jest zbudowany podobnie, ale szczegóły montażu czujników i paneli się różnią. To ma znaczenie przy szukaniu przyczyn nieprawidłowej pracy.
Laguna, Megane i Scenic (zwłaszcza II i III generacji) mają najczęściej rozbudowane układy klimatyzacji automatycznej, często dwustrefowe. Silniczki klap mieszających są ukryte głęboko w module nagrzewnicy, zwykle od strony kierowcy i pasażera. Ich awarie (zatarte przekładnie, pęknięte zębatki) skutkują tym, że jedna strefa grzeje, a druga chłodzi albo temperatura reaguje z dużym opóźnieniem.
Czujnik temperatury wnętrza często znajduje się w panelu klimatyzacji, czasem z małym wentylatorkiem zasysającym powietrze z kabiny. Gdy ten wentylatorek staje lub czujnik się zabrudzi, odczyty zaczynają „odpływać”.
Czujnik nasłonecznienia bywa umieszczony na górze deski rozdzielczej, bliżej środka, czasem pod małą kopułką. Zdarza się, że kierowcy kładą tam telefon, nawigację lub inne przedmioty – zasłaniając czujnik. Efekt: układ reaguje jakby jechał w cieniu, choć auto stoi w pełnym słońcu.
Clio i modele miejskie – prostsze, ale z podobnymi problemami
Clio, Twingo czy inne mniejsze modele Renault często mają prostsze wersje klimatyzacji automatycznej (czasem jednostrefowe, z mniejszą liczbą czujników), ale logika działania jest podobna. Czujnik temperatury zewnętrznej zwykle znajduje się w lusterku lub w zderzaku, czujnik wnętrza – w panelu.
W tych modelach często pojawia się problem z elektryczną częścią panelu (zimne luty, uszkodzone pokrętła/enkodery), co daje objawy typu: panel nie reaguje, sam zmienia ustawienia, przygasa lub całkowicie gaśnie. Jeśli chłodzenie jako takie jest sprawne (sprężarka działa), to problem zwykle siedzi w panelu lub wiązce, nie w samym układzie chłodniczym.
Co może „wariować”, choć chłodzenie fizycznie działa
Układ chłodniczy (sprężarka, skraplacz, parownik, przewody, osuszacz) może być w dobrym stanie, a kierowca i tak ma wrażenie, że klimatyzacja automatyczna wariuje. Najczęściej „odklejają się”:
silniczki klap (nie ten nawiew, nie ta temperatura w danej strefie),
czujnik temperatury wnętrza (ciągłe „gonienie” temperatury),
czujnik temperatury zewnętrznej (system myśli, że jest np. -20°C lub +50°C),
czujnik nasłonecznienia (brak korekty w słońcu, przesadne chłodzenie po zacienieniu),
panel sterujący (samoczynne zmiany ustawień lub brak reakcji).
W praktyce awaria któregoś z tych elementów potrafi dać wrażenie, że „klima żyje własnym życiem”, mimo że faktyczne chłodzenie kabiny (produkcja zimna przez parownik) odbywa się poprawnie.

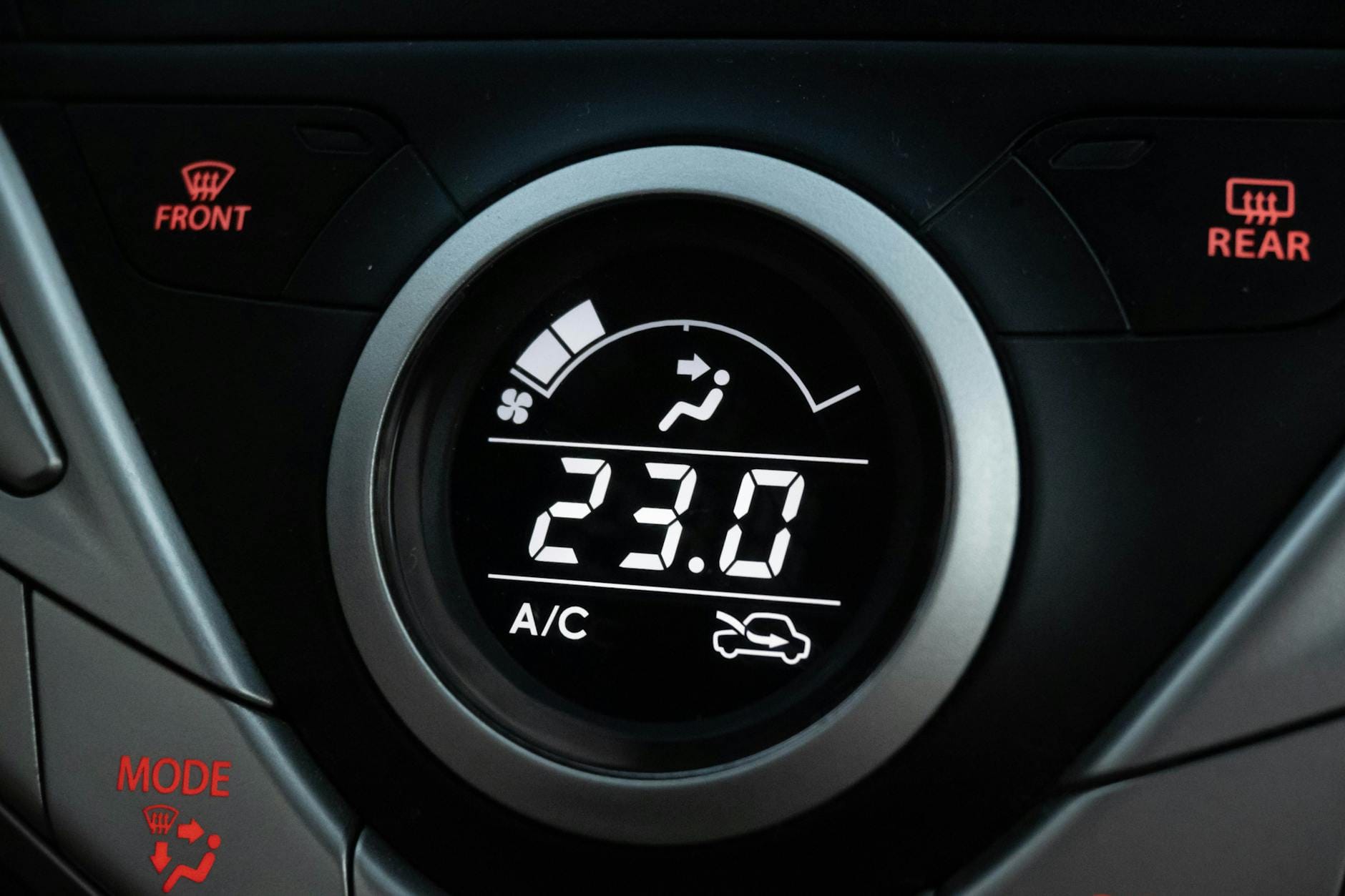

Źródło: Pexels | Autor: UMA media
Co znaczy, że „klima wariuje” – porządkowanie objawów
Objawy związane z temperaturą i nawiewem
Pojęcie „wariująca klima” w Renault bywa używane bardzo szeroko. Żeby cokolwiek zdiagnozować, trzeba najpierw precyzyjnie nazwać, co dokładnie dzieje się nie tak. Inne przyczyny stoją za brakiem chłodzenia, inne za samoczynnymi podmuchami gorąca, a jeszcze inne za nierówną temperaturą stref.
Samoczynne zmiany temperatury i nagłe podmuchy
Częsty scenariusz: kierowca ustawia 21°C, tryb AUTO. Przez chwilę wszystko jest okej, po czym nagle z kratek zaczyna lecieć bardzo ciepłe powietrze, po chwili znowu mocno zimne. Bez dotykania panelu. Powodów może być kilka:
rozjechane odczyty czujnika temperatury wnętrza – sterownik uważa, że osiągnął zadaną temperaturę, więc domiesza ciepła, po czym czujnik „dojeżdża” i system gwałtownie wraca do chłodzenia,
szarpnięcia silniczka klap mieszających – klapa nie ustawia się płynnie, tylko przeskakuje między skrajnymi pozycjami „max zimno” – „max ciepło”,
problemy z masą/zasilaniem panelu – chwilowe zaniki powodują reset ustawień lub błędne sygnały sterujące.
Ta sama zasada dotyczy sytuacji odwrotnej: kierowca włącza ogrzewanie, po chwili z nawiewów nagle uderza zimne powietrze, mimo że silnik jest dogrzany. Sterownik może np. zinterpretować odczyty jako zbyt wysoką temperaturę kabiny (awaria czujnika), więc stara się ją obniżyć.
Jedna strona kabiny grzeje, druga chłodzi
Dwustrefowa klimatyzacja w Renault to wygoda, ale też dodatkowe miejsce na usterki. Typowy objaw: po ustawieniu tej samej temperatury dla kierowcy i pasażera, jedna strona kabiny mocno grzeje, druga wyraźnie chłodzi. Albo lewa strona reaguje, prawa pozostaje „zamrożona” na jednej temperaturze.
Najczęstsze przyczyny to:
uszkodzony silniczek klapy mieszającej danej strefy,
pęknięta lub zużyta zębatka plastikowa w mechanizmie klapy,
błąd w kalibracji klap po rozłączeniu akumulatora lub wymianie panelu,
nieprawidłowe odczyty z czujnika temperatury strefy (w niektórych układach są oddzielne).
Sam układ chłodniczy nie jest tu winny – parownik chłodzi całym sobą. Problem jest „po stronie powietrza”, czyli w sposobie mieszania ciepłego i zimnego strumienia w poszczególnych kanałach.
Brak reakcji na zmianę ustawień AUTO / ręcznych
Kolejny typowy zarzut: „przełączam z AUTO na ręczny, zmieniam temperaturę, a klima nadal robi swoje i nie reaguje”. Trzeba tu odróżnić dwie rzeczy:
czy panel fizycznie wykonuje polecenia (zmienia prędkość nawiewu, kierunek),
czy zmiana temperatury ma realny efekt (powietrze staje się cieplejsze/zimniejsze).
Jeśli panel reaguje (diody się zmieniają, prędkość wentylatora się zmienia), ale powietrze z kratek jest ciągle podobnej temperatury, to zwykle problemem są:
zacięta klapa mieszająca (fizyczny lub mechaniczny problem),
brak czynnika chłodniczego / niesprawna sprężarka – układ nie ma czym chłodzić, więc nawet na „LO” leci tylko lekko schłodzone lub wręcz ciepłe powietrze,
uszkodzony czujnik temperatury wnętrza – sterownik błędnie interpretuje stan kabiny.
Gdy panel nie reaguje wcale (kręcenie pokrętłami nic nie zmienia, przyciski trzeba wciskać po kilka razy, wyświetlacz miga), w grę wchodzą usterki samego panelu, zasilania lub komunikacji CAN.
Objawy elektryczne i „dziwne zachowania” panelu
Samoczynne włączanie/wyłączanie się klimatyzacji
Przypadek, który budzi szczególnie dużo podejrzeń: kierowca jedzie z włączoną klimatyzacją, nagle kontrolka A/C gaśnie, po chwili zapala się ponownie, jakby ktoś bawił się przyciskiem. Albo odwrotnie – klima sama się włącza przy każdym uruchomieniu silnika, mimo że poprzednio była wyłączona.
Usterki, które warto brać pod uwagę:
presostat / czujnik ciśnienia czynnika – sterownik odcina sprężarkę, gdy ciśnienie jest skrajnie niskie lub wysokie; przy niewielkim nieszczelnieniu ciśnienie może „pływać”, co daje wrażenie losowego wyłączania klimatyzacji,
problemy z przekaźnikiem sprężarki – przegrzane styki, wibracje, „klejenie się” przekaźnika,
błędy w komunikacji panel–UCH–ECU – np. po zalaniu modułu UCH, uszkodzeniu wiązki lub masy,
tryb ECO lub ograniczenia mocy silnika – przy niektórych wersjach silnikowych ECU może ograniczać pracę klimy przy dużym obciążeniu.
Jeśli przy tym towarzyszą inne „cuda” elektryczne (zapalające się kontrolki, wariujące wycieraczki, problemy z centralnym zamkiem), warto najpierw szukać przyczyny w zasilaniu i masach, a dopiero później rozbierać klimatyzację.
Zanim jednak zacznie się podejrzewać „złośliwą elektronikę”, dobrze jest sprawdzić proste rzeczy: stan akumulatora, napięcie ładowania oraz ewentualne ślady wilgoci w okolicy modułów (UCH, bezpieczniki, złącza pod deską). Słaby akumulator i niestabilne ładowanie potrafią generować na tyle dziwne objawy, że cała klimatyzacja wygląda na uszkodzoną, podczas gdy problem leży wyżej – w zasilaniu całego auta.
Migający wyświetlacz, zaniki podświetlenia, losowe przestawianie się ustawień
Gdy panel klimatyzacji przygasa, migocze, sam zmienia ustawioną temperaturę lub tryb, najczęściej chodzi o typową elektronikę „wiekowego” Renault: zimne luty, pęknięte ścieżki, zużyte enkodery w pokrętłach. Część z tych usterek można realnie naprawić (przelutowanie, czyszczenie złączy, wymiana potencjometrów), ale amatorskie grzebanie lutownicą bez doświadczenia często kończy się całkowitym uśmierceniem panelu. Diagnostyka oparta wyłącznie na tym, „co widać na ekranie”, bywa zdradliwa – panel może wyświetlać bzdury, choć sygnały na magistrali CAN wychodzą poprawne, albo odwrotnie.
Zdarza się też, że przyczyną jest zwykły problem mechaniczny: rozszczelnione, zabrudzone przyciski membranowe albo wyrobione pokrętła. Kierowca ma poczucie, że system „sam przestawia temperaturę”, a tak naprawdę kontakt w przycisku „przeskakuje” przy najmniejszym dotknięciu albo pod wpływem drgań. Dłuższe obserwowanie reakcji panelu podczas jazdy po nierównościach pomaga odróżnić awarię elektryczną od zwykłego zużycia klawiszy.
Ostatnia rzecz, o której wiele osób zapomina, to wcześniejsze „tuningowe” ingerencje: przeróbki podświetlenia, dołożone chińskie radia wpięte w magistralę, lutowane na szybko przejściówki. Potrafią wprowadzać zakłócenia w komunikacji i powodować błędy w pracy klimy, które wyglądają na losowe. Zanim zamówi się drogi panel, rozsądnie jest cofnąć takie modyfikacje i przywrócić fabryczne połączenia.
Gdy klimatyzacja automatyczna w Renault zaczyna „żyć własnym życiem”, opłaca się przejść od prostych kontroli (napięcie, masa, zasilanie panelu, poziom czynnika) przez odczyt błędów z komputera, aż po dokładniejsze oględziny czujników i silniczków klap. Taka kolejność zwykle szybko pokazuje, czy walczymy z typową usterką eksploatacyjną, czy faktycznie trzeba głębiej wejść w elektronikę i sieć komunikacyjną auta.

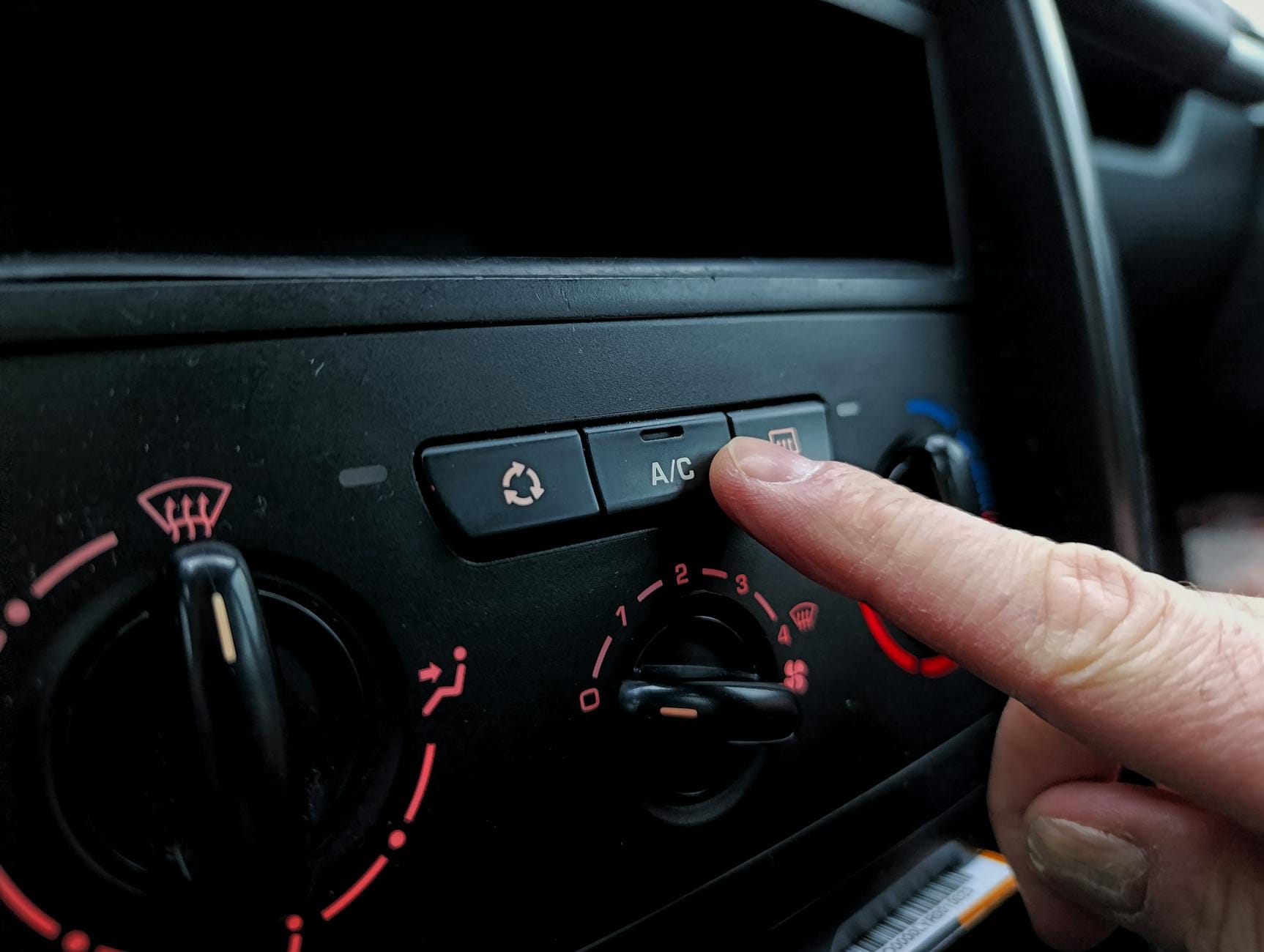

Źródło: Pexels | Autor: Vladimir Srajber
Lista podstawowych kontroli, zanim zacznie się szukać „magicznych” usterek
Ocena pracy układu bez przyrządów – co da się wychwycić „na ucho i dotyk”
Zanim rozpocznie się podmianę paneli, czujników i sterowników, sensownie jest sprawdzić kilka banalnych rzeczy, które często są pomijane. To nie zastąpi pełnej diagnostyki, ale pozwala oddzielić usterki mechaniczne i chłodnicze od czysto elektronicznych.
Reakcja sprężarki i wentylatorów chłodnicy
Podstawowy test: rozgrzany silnik, auto na biegu jałowym, włączone A/C (nie sam tryb AUTO, tylko realne załączenie sprężarki). Co trzeba zaobserwować:
czy słychać wyraźne „kliknięcie” sprzęgła sprężarki (w nowszych bezsprzęgłowych – lekką zmianę dźwięku silnika i obrotów) tuż po naciśnięciu przycisku A/C,
czy wentylatory chłodnicy startują po kilku–kilkunastu sekundach pracy klimy,
czy sprężarka nie „cyka” co kilka sekund (ciągłe załącz/wyłącz może świadczyć o problemie z ciśnieniem czynnika lub zasilaniem).
Jeśli sprężarka nie reaguje w ogóle, a kontrolka A/C się świeci, nie ma sensu na tym etapie obwiniać czujników temperatury wnętrza. Pierwszy trop to obwód wysokiego ciśnienia, poziom czynnika, presostat i przekaźnik sprężarki.
Różnica temperatur na wylotach kratek
Nawet bez termometru można wstępnie ocenić, czy parownik faktycznie chłodzi. Przy włączonej klimie (LO, maksymalne chłodzenie, recyrkulacja) i zamkniętych oknach:
powietrze z centralnych kratek powinno być odczuwalnie chłodniejsze od powietrza w kabinie już po kilkudziesięciu sekundach,
po 2–3 minutach jazdy różnica powinna być jednoznaczna – jeśli nawiew jest tylko „trochę chłodniejszy”, a na zewnątrz jest gorąco, najczęściej brakuje czynnika lub parownik/układ jest zanieczyszczony.
Gdy nawiewy boczne wyraźnie różnią się temperaturą od środkowych (przy wyłączonej funkcji dwustrefowej), często winne są klapy mieszające albo podpięte „po swojemu” akcesoria (np. niefabryczna nawigacja w miejscu nawiewu).
Zapachy i skraplanie wody
Wilgotny, stęchły zapach przy włączonej klimie sugeruje głównie zabrudzenie parownika, ale też wpływa na pracę czujników (osad, pleśń, wilgoć mogą fałszować pomiary). Brak jakichkolwiek śladów wody pod autem w upalny dzień po dłuższej jeździe z włączoną klimatyzacją budzi podejrzenie zatkanego odpływu skroplin lub parownika, który w ogóle nie łapie wilgoci, bo nie chłodzi jak należy.
Sprawdzenie zasilania, mas i bezpieczników – fundament, który często jest pomijany
Sprawna automatyczna klimatyzacja w Renault nie istnieje bez stabilnego zasilania. Przepalone bezpieczniki są oczywiste, ale w praktyce częściej wychodzą utlenione styki i słabe masy niż całkowite przerwy.
Bezpieczniki odpowiedzialne za panel i sprężarkę
Opis skrzynki bezpieczników bywa mylący, bo układ klimy rozbity jest na kilka obwodów. Typowo osobno chronione są:
zasilanie panelu sterującego,
zasilanie sprężarki / przekaźnika sprężarki,
zasilanie modułu wentylatorów chłodnicy,
zasilanie UCH / UPC, które pośrednio sterują klimatyzacją.
Przy podejrzeniu „wariującej” elektroniki sensowniej jest nie tylko patrzeć, czy bezpiecznik jest przepalony, ale też:
delikatnie go poruszyć i obejrzeć gniazdo – nadtopione plastikowe gniazdo lub zielony nalot na blaszkach to potencjalne źródło problemów,
sprawdzić napięcie po obu stronach bezpiecznika przy obciążonym układzie (włączona klima, nadmuch na max) – spadki napięcia powyżej kilku dziesiątych wolta zwiastują kłopoty.
Połączenia masowe w komorze silnika i przy desce rozdzielczej
Renault ma specyficzną „wrażliwość” na masy. Usterki typu: losowo gasnący panel, samoczynne resetowanie się ustawień, mrugające podświetlenie, nierzadko biorą się z jednego luźnego punktu masowego.
Przy diagnostyce klimatyzacji opłaca się skontrolować przynajmniej główne masy w obszarze:
modułu UCH / UPC,
panelu klimatyzacji (często ścieżką przez wiązkę i wspólny punkt z innymi sterownikami),
komputera silnika.
W praktyce robi się to prosto: demontaż plastików, wzrokowa ocena, czyszczenie papierem ściernym i środkiem do styków, solidne dokręcenie śrub. Czasem taka banalna operacja „uzdrawia” całą elektronikę, którą wcześniej planowano wymieniać.
Stan czynnika chłodniczego i szczelność układu – kiedy „brak gazu” tłumaczy dziwne objawy
Popularne jest tłumaczenie każdej usterki klimy słowami „brakuje gazu”. Rzeczywistość jest bardziej zniuansowana: lekki niedobór czynnika rzadko powoduje „wariowanie” automatyki w sensie nagłych zmian temperatury, ale już duży ubytek może skutkować przerywaną pracą sprężarki i pozornie losowymi przerwami w chłodzeniu.
Jak objawia się niedobór czynnika w typowym Renault
Najczęstsze symptomy to:
sprężarka załącza się i po kilku–kilkunastu sekundach wyłącza, cykl powtarza się co kilkanaście–kilkadziesiąt sekund,
nawiew na początku jest chłodny, po chwili robi się letni, a później znowu minimalnie chłodniejszy,
brak zdecydowanie zimnego nadmuchu nawet przy niskiej temperaturze zadanej i recyrkulacji.
W takiej sytuacji sterownik może próbować „ratować sytuację”, intensywnie kręcąc prędkością wentylatora i klapami, co subiektywnie wygląda jak „klima żyjąca własnym życiem”. Sama elektronika jest jednak w porządku – brakuje fizycznej możliwości chłodzenia.
Typowe miejsca nieszczelności i ich skutki uboczne
przewody elastyczne z korodującymi końcówkami, szczególnie w pobliżu złącz i obejm,
oringi na połączeniach rur, zwłaszcza po nieprofesjonalnym serwisie.
Nieszczelności „powolne” dają objawy nasilające się miesiącami. Jeśli system jeszcze chłodzi, ale coraz słabiej, a dodatkowo zaczynają się pojawiać restarty pracy sprężarki przy wyższych temperaturach zewnętrznych, trzeba założyć, że czynnika ubywa i presostat wykonuje swoją ochronną robotę. Sam panel może działać poprawnie, tylko reaguje na ograniczenia układu chłodniczego.
Szczelność i drożność układu powietrznego – filtry, klapy, kanały
Automatyka klimy zakłada, że przez parownik i nagrzewnicę przepływa określona ilość powietrza. Jeśli gdzieś jest „wąskie gardło”, sterownik dostaje błędny obraz sytuacji: w kabinie niby ciepło, ale czujnik przy panelu „czuje” coś innego. Stąd biorą się nerwowe zmiany obrotów wentylatora, nieadekwatne do warunków na zewnątrz.
Filtr kabinowy – drobiazg, który potrafi wywrócić regulację
Zapchany filtr przeciwpyłkowy to klasyk. Objawy to nie tylko słaby nawiew, ale też:
głośniejsza praca wentylatora przy wysokich biegach,
wrażenie, że klima działa tylko na wysokich prędkościach nawiewu, a na niskich „zamula”,
zwiększona skłonność do zaparowanych szyb.
Automatyka w takiej sytuacji „goni króliczka”: widzi, że kabina nie schładza się tak, jak powinna, więc podbija obroty i wymusza intensywniejsze chłodzenie lub grzanie. Kierowca odbiera to jako niestabilną, nerwową pracę, podczas gdy główną przeszkodą jest filtr zamieniony w filcową zatyczkę.
Mechaniczne problemy z klapami i kanałami
W wielu Renault klapy mieszające, rozdziału powietrza i recyrkulacji oparte są na małych plastikowych zębatkach. Po latach potrafią pękać, wycierać się albo „przeskakiwać”. Skutki:
panel pokazuje zmianę trybu (np. z nogi na szybę), ale strumień powietrza ledwo reaguje,
pozycja klapy „ucieka” – przez chwilę nawiew jest tam, gdzie trzeba, po czym wraca w inne miejsce,
stukanie, cykanie spod deski przy każdej zmianie temperatury lub trybu pracy.
Jeżeli do tego dołoży się nieszczelne połączenia kanałów (po naprawach blacharskich, amatorskim montażu kabli itp.), sterownik dostaje obraz, który nie ma już wiele wspólnego z realnym rozkładem temperatur w kabinie. Z punktu widzenia elektroniki wszystko się zgadza – silniczek wykonał ruch, czujnik potwierdził, ale powietrze fizycznie „ucieka bokiem” albo płynie inną drogą.
Podstawowa diagnostyka komputerowa – co faktycznie coś mówi, a co mniej
Bez podpięcia do komputera diagnostycznego można tylko zgadywać, ale i tu łatwo wpaść w pułapkę. Lista błędów sama w sobie rzadko mówi całą prawdę, bo część usterek klimatyzacji nie generuje żadnego DTC albo robi to tylko w określonych warunkach.
Co odczytać w pierwszej kolejności
Przy użyciu Clip-a lub porządnego interfejsu trzeba przejrzeć przynajmniej trzy obszary:
sterownik silnika (ECU) – czy klimatyzacja nie jest blokowana przez tryb awaryjny, przegrzewanie, błędy ciśnienia czynnika,
UCH / moduł nadwozia – ewentualne zakłócenia na magistrali CAN, błędy zasilania zapisanego jako „napięcie za niskie / za wysokie”.
Sama obecność błędu czujnika nie przesądza jeszcze o jego fizycznej awarii – równie dobrze może to być kwestia połączeń, wiązki lub tymczasowego spadku napięcia.
Parametry bieżące – gdzie widać „wariowanie” czujników
Więcej niż surowa lista DTC mówi podgląd parametrów w czasie rzeczywistym. Przydają się przede wszystkim:
temperatura wnętrza wg sterownika klimatyzacji,
temperatura zewnętrzna wg czujnika w lusterku / zderzaku,
temperatury parownika i w niektórych modelach – nagrzewnicy,
stan klap mieszających (położenie w %),
ciśnienie wysokie i niskie w układzie chłodniczym (z czujnika ciśnienia, jeśli jest).
Przykład: auto jedzie w stałych warunkach, panel ustawiony na 21°C, tryb AUTO. Na żywo widać, że zadana temperatura wnętrza się nie zmienia, ale odczyt z czujnika wnętrza skacze o kilka stopni w górę i w dół w ciągu kilkudziesięciu sekund. Sterownik robi wtedy tylko to, czego się po nim oczekuje – próbuje zareagować, więc przycina lub podbija nawiew i miesza więcej/ mniej ciepła.
Czujniki – najczęstsze źródło irracjonalnych zachowań klimatyzacji
Czujnik temperatury wnętrza – serce automatyki
To jeden z kluczowych elementów, który przesądza, czy w trybie AUTO jest przyjemnie, czy „raz piekarnik, raz lodówka”. W Renault często jest ukryty w panelu klimy lub w osobnym module w desce (z małym wentylatorkiem zasysającym powietrze).
Objawy uszkodzonego lub zabrudzonego czujnika wnętrza
Nie zawsze się psuje elektrycznie. Czasem wystarczy kurz, dym papierosowy, tłusty nalot i włosy, które zakłócają przepływ powietrza przez jego obudowę. Typowe objawy:
kabina jest odczuwalnie cieplejsza lub chłodniejsza niż wynikałoby to z ustawienia (np. ustawione 22°C, a wewnątrz wyraźnie ponad 25°C),
wolna, opóźniona reakcja na zmianę temperatury – klima długo nie „łapie”, że zrobiło się za gorąco lub za zimno,
częste, nerwowe przełączanie między mocnym chłodzeniem a dogrzewaniem przy stałej nastawie,
wyraźnie inne odczucie komfortu między jazdą a postojem (na postoju „sauna”, w trasie „lodówka”),
nienaturalne zachowanie po zmianie ustawień – np. po podbiciu z 21°C na 24°C przez długą chwilę dalej mocno chłodzi.
Zdarza się, że czujnik elektrycznie jest sprawny (odczyt temperatury mniej więcej się zgadza), ale ma przytarty wentylatorek zasysający powietrze. Wtedy sterownik „widzi” zmiany z dużym opóźnieniem, więc reaguje za późno i zbyt mocno, co użytkownik odbiera jako permanentne przeginanie w jedną albo w drugą stronę.
Diagnostyka i typowe naprawy czujnika wnętrza
Podstawowa próba to porównanie odczytu temperatury wnętrza w diagnostyce z rzeczywistością (prosty termometr w kabinie). Różnice rzędu 1–2°C nie są dramatem, ale gdy komputer pokazuje np. 19°C, a w środku czuć wyraźne 25°C, sterownik będzie cały czas „wciskał gaz do dechy”, próbując schłodzić coś, co jego zdaniem i tak jest już chłodne.
W wielu przypadkach pomaga zdjęcie panelu, delikatne przedmuchanie czujnika sprężonym powietrzem (nie z przemysłowego kompresora bez redukcji) i oczyszczenie z kłaczków. Jeśli w module jest mały wentylatorek, dobrze jest sprawdzić, czy się obraca swobodnie i nie terkocze. Gdy w logach widać przerywane wskazania lub skoki temperatury o kilka stopni w sekundę, zwykle nie ma sensu się łudzić – potrzebna jest wymiana.
Przy wymianie warto trzymać się części o znanym pochodzeniu. Tanich zamienników zdarzają się dwa typowe scenariusze: albo przekłamują temperaturę o stałą wartość (system da się „oszukać” korektą nastawy), albo pracują niestabilnie i wtedy klimatyzacja reaguje jak przy uszkodzeniu oryginału, tylko bez błędu w pamięci.
Inne czujniki wpływające na zachowanie klimy
Renault używa kilku dodatkowych czujników, których usterki potrafią wywołać pozornie „magiczne” objawy. Rzadko padają wszystkie naraz, częściej problem dotyczy jednego elementu, ale efekt końcowy bywa podobny – klima żyje własnym rytmem.
Czujnik temperatury zewnętrznej
Niby drobiazg w lusterku czy zderzaku, a potrafi mocno namieszać. Jeżeli pokazuje mocno zaniżoną temperaturę (np. +5°C przy realnych 20°C), sterownik będzie dążył do wyraźnie wyższej temperatury w kabinie, bo „myśli”, że na zewnątrz jest zimno. Przy zawyżonym wskazaniu atmosfera w środku robi się z kolei wyraźnie chłodniejsza, zwłaszcza w trybie AUTO.
Dość częsty scenariusz: po wymianie lusterka założono nieodpowiedni czujnik lub kostka zgniła od wody. W logach jeden rzut oka na temperaturę zewnętrzną zwykle wystarczy, bo jeśli różni się o kilkanaście stopni od tego, co pokazuje zwykły termometr, nie ma sensu szukać „duchów” w panelu klimatyzacji.
Czujnik temperatury parownika
Ten element chroni układ przed oblodzeniem. Gdy zaniża odczyt (widzi parownik zimniejszy niż w rzeczywistości), sprężarka będzie zbyt wcześnie odłączana. Objaw to krótki okres porządnego chłodzenia, po czym nawiew robi się letni, a automat przez dłuższy czas zwiększa obroty wentylatora, jakby chciał „dobić” do zadanej temperatury. Przy zawyżonym wskazaniu bywa odwrotnie – parownik zamarza, nadmuch słabnie, szyby zaczynają parować mimo włączonej klimatyzacji, a po wyłączeniu klimy z kratek potrafi polecieć chmura wilgotnego powietrza.
Przy problemach z tym czujnikiem sama lista błędów często jest pusta. Diagnostyka polega głównie na porównaniu odczytu temperatury parownika z rzeczywistą pracą układu i warunkami na zewnątrz. Gdy przy umiarkowanej pogodzie odczyt w parametrach bieżących spada błyskawicznie w okolice 0°C, a nadmuch nagle robi się letni, to mocna wskazówka, że sterownik dostaje fałszywy sygnał o ryzyku oblodzenia. Z kolei parownik z kawałkami lodu na żebrach przy braku jakichkolwiek błędów zwykle oznacza zawyżanie temperatury przez czujnik lub zakłócenia w jego wiązce.
Uszkodzony czujnik parownika rzadko da się „zmierzyć na stole” w prosty sposób, bo często pracuje w dość wąskim zakresie temperatur, a jego charakterystyka nie jest liniowa. W praktyce najczęściej kończy się na podmianie na sprawny element (np. z innego auta lub nowy) i obserwacji zachowania. Trzeba przy tym uważać na zamienniki o niepewnej specyfikacji – jeśli skala oporu względem temperatury nie pokrywa się z fabryczną, układ nadal będzie podejmował błędne decyzje, tylko w nieco inny sposób.
Czujnik nasłonecznienia i inne „pomocnicze”
Czujnik nasłonecznienia, zwykle na górze deski rozdzielczej, służy do korekty pracy klimy przy ostrym słońcu. Sam z siebie rzadko wywołuje skrajne „wariacje”, ale potrafi je podbić. Jeśli nie działa albo jest zasłonięty (np. naklejką, kamerą rejestratora czy ozdobą), sterownik nie uwzględnia dodatkowego nagrzewania kabiny i z opóźnieniem reaguje na wzrost temperatury od słońca. Efekt: w cieniu jest w miarę znośnie, a po wyjechaniu na pełne słońce przez dłuższy czas wieje za ciepłym powietrzem, mimo że nastawa się nie zmieniła.
Do tego dochodzą mniej oczywiste sygnały, takie jak informacja o obrotach silnika, prędkości pojazdu czy stanie obciążenia. W Renault te dane są używane do płynniejszego sterowania sprężarką i nawiewem. Błędy w komunikacji (np. problemy z CAN-em) mogą więc skutkować tym, że klimatyzacja nagle ogranicza swoją wydajność przy mocnym przyspieszaniu albo nie wchodzi w pełny tryb oszczędzania przy niskim napięciu akumulatora. Z zewnątrz wygląda to jak kaprys panelu klimy, a przyczyna leży poza samym układem chłodzenia.
Silniki klap i mechanika mieszania powietrza – gdy elektronika jest niewinna
Nawet idealnie działające czujniki nic nie pomogą, jeśli powietrze fizycznie nie jest kierowane tam, gdzie każe sterownik. W Renault sporo „dziwnych” objawów to nie magia w panelu, tylko zużyte serwomotory klap albo połamane cięgła.
Typowe objawy problemów z klapami
Jeżeli klapy nie pracują, to na ucho i „na skórze” zwykle da się coś wychwycić. W praktyce powtarzają się takie scenariusze:
temperatura z kratek prawie się nie zmienia mimo kręcenia pokrętłem / zmiany nastawy – jakby klima „ignorowała” polecenia,
z jednej strony kabiny wieje zimne, z drugiej wyraźnie cieplejsze powietrze przy tych samych ustawieniach (dual zone, ale w złym znaczeniu),
przy każdej zmianie temperatury lub trybu słychać terkotanie spod deski, charakterystyczne „pyrkanie” kilka sekund po przekręceniu pokrętła,
słaba reakcja na zmianę kierunku nadmuchu – np. ustawione tylko na szybę, a mimo to czuć mocny powiew z kratek środkowych,
klima w trybie AUTO przez dłuższy czas działa sensownie, po czym nagle zaczyna mocno grzać lub chłodzić bez ewidentnego powodu (klapa potrafi się przyciąć, a potem puścić z opóźnieniem).
To nie zawsze jest awaria samego silniczka. W wielu modelach Renault problemem okazuje się pęknięte cięgno, wyrobiony plastikowy trzpień klapy albo zabrudzenie prowadnic. Sterownik ma w pamięci poprawne położenie zadane i zmierzone (na potencjometrze), logika się zgadza, tylko fizycznie klapa nie podąża za osią napędu.
Jak namierzyć usterkę klap w praktyce
Najprościej połączyć trzy źródła: odczucie z kratek, nasłuch i parametry w diagnostyce. Przydaje się kilka prostych prób:
zmiana temperatury z minimum na maksimum przy włączonej dmuchawie – powinna być wyraźna różnica w ciągu kilkunastu sekund,
przełączanie trybów nawiewu (szyba / twarz / nogi) przy otwartym nawiewie – słychać i czuć, czy strumień rzeczywiście „idzie za ikoną”,
nasłuch bez radia, najlepiej na postoju: klikanie, przeskakiwanie, ciągłe (nie jednorazowe) terkotanie wskazuje na zębatki lub serwo.
W parametrach bieżących panelu klimatyzacji zwykle widać położenie klap jako wartość procentową. Gdy sterownik raportuje, że klapa przeszła z 0% na 100%, a z kratek praktycznie nic się nie zmienia, wiadomo, że problem leży po mechanicznej stronie. Odwrotna sytuacja – brak zmiany pozycji w danych mimo wydawania poleceń – sugeruje martwe serwo lub przerwę w wiązce.
Naprawy: od kalibracji po rozbiórkę deski
W niektórych modelach (m.in. Megane, Laguna) dostępne jest programowe „uczenie” położeń klap. Po wymianie panelu lub serwomotoru warto wykonać taką kalibrację, bo bez niej sterownik potrafi „mylić się” o kilka-kilkanaście procent i w efekcie przegrzewać wnętrze lub zbyt mocno chłodzić. To jednak pomaga tylko wtedy, gdy mechanika jest sprawna.
Jeżeli zębatki w serwie są wyrobione, rozwiązaniem pozostaje wymiana całego napędu lub jego rozebranie i podmiana samej zębatki (co jest bardziej zabawą dla cierpliwych). Pęknięte cięgna czy trzpienie klap bywają gorsze – w części Renault dojście do nich oznacza przynajmniej częściowe opuszczenie zespołu nagrzewnicy, a czasem pełne wyjęcie deski. Trzeba wtedy chłodno policzyć, czy naprawa jest ekonomicznie sensowna w stosunku do wieku auta.
Panel sterowania i elektronika – gdy „mózg” klimy zaczyna mylić sygnały
Panel klimatyzacji w nowszych Renault to nie jest prosty zestaw przełączników. To sterownik z własną logiką, zasilaniem, często wpięty w sieć CAN. Usterki panelu potrafią naśladować problemy z czujnikami, ale mają kilka charakterystycznych cech.
Kiedy podejrzewać uszkodzony panel klimatyzacji
Nie ma jednej złotej reguły, ale w praktyce czerwone lampki zapalają się w takich sytuacjach:
przyciski reagują losowo lub z opóźnieniem – np. wciśnięcie AUTO raz na trzy próby coś robi, a pozostałe nic,
ustawiona temperatura na wyświetlaczu samoczynnie się zmienia, jakby ktoś kręcił pokrętłem,
klimatyzacja włącza się lub wyłącza sama z siebie bez wyraźnej przyczyny (brak powiązania z obciążeniem, obrotami, trybem ECO),
na panelu migają segmenty wyświetlacza, pojawiają się „krzaki”, brakuje części cyfr,
diagnostyka pokazuje błędy komunikacji panelu z resztą sieci (Uxxxx itp.), przy jednoczesnym braku błędów czujników.
Do tego dochodzą prozaiczne problemy z zasilaniem samego panelu: zaśniedziałe kostki, luźne piny po wpinaniu/ wypinaniu radia, przerwane masy. Zdarza się, że „magicznie naprawiona” klima po podniesieniu panelu i ruszeniu wiązki za jakiś czas wraca do swoich numerów – co zwykle oznacza, że ktoś dotknął zimnego lutu lub problematycznego złącza, a nie usunął przyczynę.
Diagnostyka i ograniczenia używanych paneli
Dobrym testem jest podmiana panelu na inny egzemplarz, ale pod warunkiem, że pochodzi z auta o jak najbliższej konfiguracji (typ nadwozia, ilość stref, obecność czujnika nasłonecznienia, przycisków dodatkowych). W Renault część paneli wymaga adaptacji lub konfiguracji w CLIP-ie – bez tego mogą działać tylko częściowo, co łatwo pomylić z usterką.
Same błędy zapisane w pamięci panelu bywają mylące. Często przy przeciążeniach instalacji (np. słaby akumulator, spadki napięcia przy rozruchu) panel zapisuje całą choinkę DTC związanych z komunikacją, mimo że realna usterka dotyczy zasilania, a nie elektroniki panelu. Zanim padnie decyzja o wymianie, wypada sprawdzić napięcia przy samym panelu pod obciążeniem oraz stan mas.
Jeżeli diagnoza wskazuje na realne uszkodzenie elektroniki, rozwiązania są zasadniczo dwa: nowy panel (w starszych modelach trudno dostępny) albo naprawa elektroniki przez kogoś, kto faktycznie zajmuje się reanimacją sterowników. „Wygrzewanie” suszarką czy doginanie płyty raczej kończy się tym, że usterka wróci w bardziej drażniącym momencie, np. w największe upały.
Instalacja elektryczna – przetarcia, zaśniedziałe wtyczki i zasilanie na granicy
Nawet najbardziej zaawansowany system klimatyzacji jest tak stabilny, jak jego wiązki, złącza i masy. W autach po kilkunastu latach eksploatacji często to właśnie one są „winne” pozornie losowych zachowań.
Gdzie w Renault najczęściej ginie prąd od klimy
Nie ma jednego uniwersalnego miejsca, ale przy problemach z wariującą klimatyzacją warto przyjrzeć się kilku obszarom:
złącza przy panelu klimatyzacji – ciasno upakowane, narażone na naprężenia przy wyjmowaniu radia i plastików,
przepusty wiązki przez grodź – w starszych modelach izolacja potrafi popękać, szczególnie w okolicach podszybia,
masy w okolicach tunelu środkowego i deski – korozja, luźne śruby po wcześniejszych naprawach wnętrza,
okablowanie czujnika temperatury zewnętrznej w lusterku / zderzaku – narażone na sól, wodę i drobne stłuczki.
Objawy to nie tylko całkowite zaniki działania. Bardziej typowe są chwilowe przerwy: na sekundę znika sygnał z czujnika, panel na ułamek sekundy traci zasilanie logiczne, sterownik widzi „niemożliwe” wskazanie (np. -40°C) i na tej podstawie koryguje pracę klimy. Log w diagnostyce może pokazać tylko pojedynczy błąd typu „sygnał poza zakresem”, a użytkownik zapamięta przede wszystkim to, że klima bez powodu przestała chłodzić na kilkanaście sekund.
Jak sensownie podejść do sprawdzenia instalacji
Oględziny „na oko” są konieczne, ale rzadko wystarczają. Przy problemach trudnych do uchwycenia w pierwszej kolejności sprawdza się:
spadki napięcia pod obciążeniem: miernik między plusem/masą panelu a akumulatorem, z ustawioną na maksa dmuchawą i włączoną klimatyzacją,
obecność zielonego nalotu, przegrzewania plastików, nadtopionych pinów w kostkach – to często więcej mówi niż pięć pomiarów omomierzem bez obciążenia.
Nie można też ignorować stanu akumulatora i ładowania. W Renault spotyka się strategię ograniczania pracy sprężarki i wentylatora przy niskim napięciu. Efekt dla kierowcy jest mało intuicyjny: przy odpalaniu „na oparach” auto co chwilę odcina sprężarkę, wentylator zwalnia, potem nagle przyspiesza – wygląda to jak usterka klimy, a przyczyna leży w układzie ładowania.
Układ chłodniczy – gdy ciśnienia są na krawędzi, a automat wariuje „z rozsądku”
Automatyczna klimatyzacja opiera swoje decyzje nie tylko na temperaturach, lecz także na ciśnieniach w obiegu czynnika. Jeśli coś nie gra w samym układzie chłodniczym, to zachowanie klimy może wyglądać na „wariujące”, choć w rzeczywistości sterownik próbuje ratować sytuację.
Skrajne ciśnienia a dziwne reakcje sterownika
Przy zbyt niskim poziomie czynnika sprężarka nie ma czego sprężać z odpowiednią wydajnością. Skutki są dość powtarzalne:
krótkie okresy względnie porządnego chłodzenia zaraz po starcie, potem stopniowe słabnięcie przy wciąż rosnących obrotach wentylatora kabiny,
częste załączanie i wyłączanie sprężarki (tzw. „pompowanie”) bez wyraźnej zmiany warunków jazdy,
brak stabilnej temperatury z kratek – raz chłodno, raz letnio, mimo stałej nastawy.
Z kolei przy przeładowaniu układu lub słabym chłodzeniu skraplacza (zatkane lamelki, niesprawne wentylatory chłodnicy) rosną ciśnienia po stronie wysokiej. Sterownik, broniąc się przed przekroczeniem progu bezpieczeństwa, ogranicza wysterowanie sprężarki albo odcina ją całkowicie. Na postoju w korku klima przestaje chłodzić niemal całkowicie, ale po wyjechaniu na drogę i zwiększeniu prędkości chłodzenie wraca. Wygląda to jak kaprys elektroniki, a jest to reakcja na realne zagrożenie dla układu.
Serwis klimy a stabilność automatu
Przed polowaniem na „magiczne” usterki w elektronice dobrze jest mieć pewność, że układ chłodniczy jest napełniony właściwą ilością czynnika i oleju, a wentylatory skraplacza działają tak, jak przewidział producent. Dotyczy to zwłaszcza aut po „tanim serwisie klimy”, gdzie często dolewa się „na oko”, bez ważenia, a o czyszczeniu skraplacza i kontroli wentylatorów nikt nie pamięta.
Renault nowszych generacji korzystają z map sterowania sprężarką zależnych od temperatury i ciśnienia. Jeżeli układ jest przegrzany lub niedochłodzony, panel klimatyzacji nie zachowa się „tak jak kiedyś”, nawet jeśli dla użytkownika warunki jazdy wydają się podobne. To tłumaczy sytuacje, w których po „nabiciu klimy” w nieautoryzowany sposób system zaczyna reagować bardziej gwałtownie niż przed serwisem.
Sprężarka i jej sterowanie – nie zawsze „albo działa, albo nie”
Sprężarka w wielu Renault nie jest prostym on/off, lecz elementem sterowanym płynnie (np. zaworem regulacyjnym). To otwiera drogę do subtelniejszych usterek, które objawiają się raczej zmianą charakteru pracy niż jednoznaczną awarią.
Objawy problemów z wydajnością sprężarki
W praktyce można zauważyć kilka stałych wzorców:
klima chłodzi znośnie przy pierwszym uruchomieniu w danym dniu, ale po kilkunastu minutach lub kilku mocniejszych przyspieszeniach efektywność spada i nie wraca do poprzedniego poziomu,
w trybie AUTO automat niemal nie schodzi z wysokich obrotów dmuchawy, jakby cały czas „gonił” zadaną temperaturę, a temperatury z kratek są tylko lekko chłodniejsze od wnętrza,
po włączeniu klimatyzacji obroty silnika delikatnie rosną (normalne), ale bez realnego odczucia chłodu – szczególnie na postoju,
zachowanie zależy mocno od obrotów – w trasie chłodzi poprawnie, w korku niemal wcale.
W takich sytuacjach sam panel zachowuje się w pełni logicznie: widzi, że temperatura w kabinie nie spada zgodnie z modelem, więc zwiększa przepływ powietrza i dociąża układ. Kierowca widzi jednak tylko to, że „kręci jak oszalały, a nie chłodzi”, więc oskarżenie pada na automat, a nie na mechanikę sprężarki.
Zawór regulacyjny, sprzęgło, sterowanie – gdzie zwykle się wykłada
W sprężarkach o zmiennej wydajności typowym winowajcą jest zawór regulacyjny. Nie musi być całkowicie martwy – wystarczy, że przycina się w określonym położeniu. Elektronika wydaje polecenie zwiększenia wydajności, ale mechanika nie nadąża albo reaguje z dużym opóźnieniem. Diagnostycznie bywa czysto: ciśnienia mieszczą się „jakoś” w normie, sprężarka startuje, błędów brak, a automat próbuje kompensować wszystko agresywną pracą wentylatora i częstymi korektami.
Osobny temat to sprzęgła elektromagnetyczne w starszych konstrukcjach. Jeżeli szczelina na kole robi się zbyt duża albo cewka jest już słaba, sprężarka zaczyna załączać się losowo – częściej przy wyższych obrotach silnika, rzadziej na postoju. Dla kierowcy wygląda to jak wybiórcza decyzja elektroniki („czasem w korku w ogóle się nie włącza, a na trasie nagle chłodzi”), tymczasem panel tylko wysyła sygnał, a rzeczywisty moment zaskoku sprzęgła dyktuje fizyka i stan elementu.
Przy diagnozie sprężarki i jej sterowania nie wystarczy więc stwierdzenie „klima się załącza” albo „słychać kliknięcie”. Trzeba sprawdzić realną zmianę ciśnienia po stronie niskiej i wysokiej, reakcję układu na zmianę obrotów, temperatury rur dochodzących do parownika oraz sposób, w jaki automat modyfikuje obroty dmuchawy. Gdy wydajność jest wyraźnie poniżej katalogowego minimum, elektronika nie będzie w stanie tego „wygadać” – jedynie ujawni problem poprzez nienaturalnie intensywną pracę.
Jeśli klimatyzacja w Renault zachowuje się nielogicznie, a mechanik od razu proponuje „wymianę panelu, bo te tak mają”, lepiej na chwilę cofnąć się do podstaw: odczytać dane z czujników, sprawdzić zasilania, obejrzeć wiązki i zmierzyć ciśnienia. W większości przypadków „wariująca” automatyka okazuje się konsekwencją jakiejś bardzo przyziemnej usterki, którą da się uchwycić spokojną, świadomą diagnostyką zamiast strzelania częściami na oślep.
Panel sterowania i elektronika – kiedy „mózg” klimy naprawdę głupieje
Panele klimatyzacji w Renault uchodzą za delikatne, ale w praktyce w pełni martwe moduły zdarzają się rzadziej niż mówi internet. Częściej panel „tylko” źle interpretuje sygnały lub wysyła zniekształcone komendy – co z punktu widzenia użytkownika i tak wygląda jak kompletne wariactwo.
Typowe objawy problemów z panelem
Jeżeli panel faktycznie zaczyna się zachowywać nielogicznie, zwykle pojawia się przynajmniej kilka z poniższych oznak:
samoczynne zmiany ustawień – obroty dmuchawy skaczą o kilka poziomów bez dotykania pokrętła,
czasami brak reakcji na przycisk AC, AUTO, zmiany kierunku nawiewu, po czym po chwili wszystko „nadrabia” skokowo,
podświetlenie przycisków przygasa lub miga razem z innymi odbiornikami (np. przy włączeniu ogrzewania tylnej szyby),
ustawiona temperatura na wyświetlaczu zmienia się sama o 0,5–1°C, jakby ktoś kręcił pokrętłem,
krótkie „zawieszki” – przez sekundę wszystko jakby zastyga, wentylator utrzymuje jedną prędkość, potem następuje gwałtowna korekta.
Takie zachowania rzadko wynikają wyłącznie z „magicznego uszkodzenia elektroniki”. Często tłem są problemy z zasilaniem, masą lub komunikacją z innymi modułami. Mimo to niektóre usterki występują bezpośrednio w samym panelu.
Uszkodzenia mechaniczne i termiczne panelu
Panele z pokrętłami i przyciskami miękkimi cierpią na dość przewidywalne problemy natury mechanicznej:
zużyte enkodery / potencjometry w pokrętłach – elektronika „widzi” ruch, mimo że użytkownik nic nie kręci,
pęknięte luty przy gniazdach wtyczek albo elementach cięższych (radiatory, przekaźniki, dławiki),
zabrudzone lub utlenione styki wewnętrznych taśm elastycznych, jeśli panel jest modułowy,
ślady zalania (kawa, napój energetyczny, woda po myciu wnętrza) prowadzące do zwarć lub nieciągłości ścieżek.
Rzecz, która często umyka, to wpływ temperatury. Panele zabudowane nisko w tunelu środkowym lub w okolicach tunelu wydechowego potrafią dostawać dawkę ciepła od strony podłogi. Dodatkowo latem wnętrze nagrzewa się do wartości, przy których słabe luty zaczynają pracować. Typowy wzorzec: rano wszystko działa idealnie, po godzinie postoju w słońcu przy pierwszym uruchomieniu panel „zamyśla się”, nie wszystkie przyciski reagują, a wentylator reaguje z opóźnieniem.
Jak odróżnić problem panelu od kłopotów w instalacji
Zanim ktokolwiek zdecyduje się na wymianę panelu, dobrze jest wykonać kilka prostych prób rozdzielających winę:
obserwacja parametrów w diagnostyce – jeśli sterownik klimatyzacji nie widzi zmian nastaw mimo kręcenia pokrętłem, problem może tkwić w panelu lub łączącym go przewodzie,
sprawdzenie reakcji na lekkie „przekręcenie” panelu, delikatne dociśnięcie – jeśli usterka zależy od położenia, często chodzi o luty albo styki,
porównanie zachowania przy zimnym i mocno nagrzanym wnętrzu – różnice wskazują na wrażliwe na temperaturę połączenia wewnętrzne,
pomiar zasilania bezpośrednio na wtyczce panelu (plus i masa) w chwili, gdy „wariuje” – jeżeli napięcie pływa, panel może być tylko ofiarą.
Kolejny filtr to podmiana na panel pożyczony lub używany, ale sprawdzony. To nie jest złote rozwiązanie, bo różnice wersji wyposażenia potrafią wprowadzić swoje „atrakcje”, jednak przy zgodnym numerze części pozwala szybko stwierdzić, czy problem się przenosi.
Problemy z komunikacją CAN i „efekt domina”
W nowszych Renault panel klimatyzacji nie działa w próżni – wymienia dane z BCM, licznikiem, modułem silnika, systemem audio czy modułem komfortu. Jeżeli na magistrali CAN dzieje się coś niedobrego, automat klimy potrafi reagować bardzo dziwnie, mimo że sama część „od klimy” jest zdrowa.
Typowe scenariusze zakłóceń komunikacji CAN, które wpływają na klimę:
przeciągnięte przewody od akcesoryjnych urządzeń (alarmy, lokalizatory, rejestratory) podpięte nieumiejętnie do tej samej wiązki co CAN – skutkiem są sporadyczne zakłócenia,
zalane lub skorodowane złącza modułów przy nodze pasażera/kierowcy, przez które przechodzi szyna,
luźne piny lub źle zakończona szyna po naprawach powypadkowych.
Objawy są mocno rozmyte: oprócz klimatyzacji potrafi „mrugać” deska, sporadycznie pojawiają się komunikaty o błędach ABS, czujników ciśnienia w oponach, systemu wspomagania. Jeżeli klima zaczyna wariować w tym samym momencie, gdy np. przygasa licznik lub pojawiają się losowe błędy w innych systemach, szukanie przyczyny wyłącznie w panelu ma małe szanse powodzenia.
Czujniki temperatury – pełna mapa i typowe fałszywe tropy
Wcześniej był poruszony temat ogólny roli czujników, ale w Renault automat klimatyzacji korzysta z większej liczby źródeł informacji niż często się sądzi. Nie wszystkie z nich są podpisane wprost jako „czujnik klimy”, a ich zakłamanie potrafi wywołać dokładnie taki sam efekt jak uszkodzony panel.
Główne czujniki, z których korzysta automat
W wielu modelach można wyróżnić zestaw podstawowy, choć szczegóły zależą od generacji i wersji wyposażenia:
czujnik temperatury wewnętrznej – zazwyczaj w panelu lub w kratce w okolicach kierownicy; często wspomagany małym wentylatorkiem zasysającym powietrze z kabiny,
czujnik temperatury zewnętrznej – w lusterku, zderzaku lub przednim pasie, używany zarówno dla komfortu, jak i logiki odmrażania,
czujnik nasłonecznienia – w górnej części deski, przy szybie, czasem zintegrowany z czujnikiem deszczu,
czujnik temperatury parownika – w okolicach obudowy nagrzewnicy/parownika, kontroluje ryzyko oblodzenia,
czujniki temperatury silnika / płynu chłodzącego – formalnie „od silnika”, ale automat klimy wykorzystuje je do ochrony jednostki przed przegrzaniem,
czujnik temperatury nawiewu (nie zawsze osobny) – monitoruje, jak ciepłe/chłodne powietrze faktycznie idzie z nagrzewnicy/parownika.
Jeżeli którykolwiek z nich zacznie kłamać, sterownik będzie reagował według swoich modeli, co z perspektywy kierowcy często wygląda na kompletny brak logiki.
Czujnik temperatury wewnętrznej – mały wentylatorek, duże problemy
Wiele paneli Renault ma wbudowany lub sąsiadujący mały silniczek zasysający powietrze przez szczeliny czujnika wewnętrznego. Gdy ten wentylatorek stanie, zabrudzi się lub zacznie pracować przerywanie, pomiar temperatury w kabinie przestaje być reprezentatywny.
Typowe objawy:
duże opóźnienia w reakcji – zmiana temperatury w kabinie nie przekłada się na szybką korektę pracy,
automat „przestrzeliwuje” – najpierw grzeje za mocno, potem chłodzi za mocno, jakby spóźniał się z decyzją,
przy cichym wnętrzu słychać cykanie lub zgrzytanie z okolic panelu, gdy mały wentylator próbuje ruszyć.
Zdarza się, że sam czujnik jest sprawny, a winowajcą jest kurz, włosy, resztki filtra kabinowego, które blokują przepływ powietrza. Prozaiczna operacja – demontaż panelu, czyszczenie kanału i wentylatorka – potrafi całkowicie odmienić zachowanie automatu, choć „na komputerze” wcześniej wszystko wyglądało poprawnie.
Czujnik nasłonecznienia – niby detal, a potrafi przesterować system
Ten element bywa traktowany po macoszemu, bo „przecież klima ma chłodzić niezależnie od słońca”. W rzeczywistości sterownik korzysta z niego do korekty temperatury docelowej oraz rozkładu nadmuchu: mocniej na górę przy intensywnym słońcu, inaczej przy pochmurnej pogodzie.
Gdy czujnik nasłonecznienia:
podaje stale bardzo niski sygnał – automat ignoruje słońce, kabina od strony nasłonecznionej nagrzewa się bardziej, a użytkownik widzi słabą reakcję klimy przy mocnym słońcu,
„widzi” ciągłe maksymalne nasłonecznienie – panel reaguje przesadnie agresywnie, obroty dmuchawy są wysokie, a temperatury wylotu niższe niż wynikałoby z ustawień,
działa skokowo – przy przejechaniu pod drzewami lub wiaduktem klimat nagle zwiększa lub zmniejsza intensywność nawiewu.
Stłuczona szybka czujnika, naklejony na desce uchwyt do telefonu, a nawet gruba warstwa środków do pielęgnacji plastików może zafałszować pomiary. Często wystarczy zdjąć okoliczne akcesoria i wyczyścić okolice czujnika, zanim zacznie się polowanie na „usterkę elektroniki”.
Czujnik temperatury parownika – „anty-lód”, który potrafi wyłączyć chłodzenie
Jego zadaniem jest ochrona parownika przed oblodzeniem. Gdy temperatura spadnie poniżej określonego progu, sterownik ogranicza lub wyłącza sprężarkę, dopóki parownik się nie ogrzeje. Jeżeli czujnik zgłasza zbyt niską temperaturę zbyt wcześnie, chłodzenie jest odcinane mimo realnie dodatnich temperatur elementu.
Jak to wygląda w praktyce:
klima działa dobrze przez kilka minut, potem nagle przestaje chłodzić, mimo że panel wskazuje aktywne AC,
po kilkudziesięciu sekundach lub 1–2 minutach chłodzenie wraca, cykl się powtarza w miarę stałych warunków jazdy,
przy niewielkim zwiększeniu temperatury zadanej problem znika lub staje się mniej odczuwalny.
Zdarza się, że czujnik nie tyle „kłamie”, co został źle osadzony po naprawie nagrzewnicy lub filtra kabinowego. Wepchnięty głębiej w zimniejszą strefę potrafi raportować bardzo niskie temperatury wcześniej niż powinien. W dokumentacji serwisowej często są konkretne wskazówki co do głębokości i miejsca montażu – ich zignorowanie kończy się irracjonalnym zachowaniem automatu.
Wpływ czujnika temperatury zewnętrznej na decyzje klimy
O uszkodzonym czujniku zewnętrznym zwykle przypomina sama deska – słynne wskazania -40°C lub +50°C. Jednak nawet mniej skrajne odchyłki mogą wprowadzać automat w błąd.
Jeżeli czujnik zewnętrzny pokazuje:
zbyt niską temperaturę – sterownik ogranicza agresywność chłodzenia, mniej chętnie wchodzi na wyższe biegi wentylatora, a także modyfikuje rozkład nawiewu (więcej na szybę przy „chłodzie na zewnątrz”),
zbyt wysoką temperaturę – automat szybciej podbija obroty dmuchawy, intensywniej chłodzi, a część użytkowników odbiera to jako „zbyt głośną klimę”,
wartości skaczące – panel nie ma stabilnego punktu odniesienia, więc obserwuje się częste zmiany intensywności chłodzenia przy stałej nastawie.
Czujnik często wisi nisko, za zderzakiem, przy kole – wystarczy niedokręcona wiązka po wymianie zderzaka albo miejscowe uszkodzenie przewodu po przetarciu o oponę, aby automat dostał serię losowych wartości. Diagnostyka „na postoju” może tego nie wychwycić, bo problem ujawnia się dopiero przy ruchu i drganiach.
Silniczki klap i rozdział powietrza – gdy klima pracuje, ale „wieje nie tam, gdzie trzeba”
Jedna z częstszych sytuacji: właściciel narzeka na „wariującą” klimę, bo raz wieje w twarz, raz na nogi, raz na szybę, bez wyraźnej przyczyny. Po sprawdzeniu okazuje się, że układ chłodniczy, ciśnienia i sprężarka są w porządku, a winowajcą są silniczki klap i same klapy w obudowie nagrzewnicy.
Jak działają klapy w automatycznej klimie
W typowym układzie mamy kilka kluczowych klap:
klapa mieszania – decyduje o proporcji powietrza przechodzącego przez nagrzewnicę lub z pominięciem jej, czyli o temperaturze nadmuchu,
klapy rozdziału – kierują powietrze na szybę, na twarz, na nogi, czasem w kombinacjach,
klapa obiegu zamkniętego – wybór między powietrzem z zewnątrz a recyrkulacją.
część klap bywa sprzężona mechanicznie – jeden silniczek obsługuje kilka pozycji poprzez system dźwigni, co utrudnia diagnozę „na słuch”.
Każdym z tych elementów steruje mały silnik krokowy lub silnik DC z potencjometrem pozycjonującym. Panel klimatyzacji wysyła polecenie, a sterownik nadzoruje, czy klapa faktycznie dotarła tam, gdzie powinna. Jeśli sprzężenie zwrotne jest zakłócone (zużyty potencjometr, pęknięta oś klapy, wyrobione zębatki), panel „gubi się”, powtarza ruchy i dla kierowcy wygląda to jak ciągłe, bezsensowne przestawianie nawiewów.
Typowe objawy problemów z klapami i silniczkami
Jeżeli automatyczna klima zaczyna robić rzeczy pozornie losowe, a na zewnątrz słychać zdrową pracę sprężarki, warto zwrócić uwagę na kilka sygnałów:
cykanie, terkotanie lub krótkie „bzyczenie” z okolic deski po każdym uruchomieniu zapłonu albo po zmianie trybu nawiewu,
powolna lub spóźniona reakcja zmiany kierunku nadmuchu – na panelu wybór „szyba”, a powietrze jeszcze dłuższą chwilę leci w twarz,
losowe „przeskoki” – bez dotykania przycisków powietrze nagle przenosi się z krat środkowych na nogi albo odwrotnie,
częściowy rozdział – np. ustawiony nadmuch na szybę, ale ciągle delikatnie dmucha też w nogi, mimo że konstrukcyjnie układ powinien być bardziej zero-jedynkowy.
Częsty scenariusz warsztatowy: właściciel wymienia pół układu chłodniczego, a klimatyzacja nadal „nie grzeje nóg” lub „nie daje na szybę”. Dopiero po wpięciu się testerem i wywołaniu testu elementów wykonawczych wychodzi na jaw, że jeden z silniczków nie dojeżdża do położeń skrajnych lub całkiem stoi. Elektronika widzi błąd pozycji, próbuje kilkukrotnie dojechać, po czym przechodzi w tryb zastępczy – rozkład powietrza przestaje mieć cokolwiek wspólnego z wyborem kierowcy.
Zużyte zębatki, pęknięte klapy i „kalibracje cudotwórcze”
W wielu Renault problemem nie jest sam silnik, tylko to, co jest za nim: plastikowe zębatki i trzpienie klap. Zęby potrafią się wytrzeć lub ułamać, oś pęka przy podstawie, a silnik kręci się „w powietrzu”. Stąd charakterystyczny, powtarzalny klekot przy starcie – silnik wykonuje ruch testowy, nie napotyka oporu, więc próbuje jeszcze raz.
Internet pełen jest porad w stylu „zrób kalibrację klap, odłącz akumulator, włącz zapłon na X minut – samo się ułoży”. Taki reset faktycznie może pomóc, ale tylko wtedy, gdy problemem było zagubienie pozycji (np. po spadku napięcia) lub chwilowy błąd odczytu potencjometru. Jeżeli mechanika jest uszkodzona, każda kalibracja sprowadza się do tego, że sterownik kolejny raz próbuje dobić klapę do końca zakresu, a plastik jeszcze szybciej się wykańcza. Skutkiem bywa przejście z lekkich objawów (czasem nie tam wieje) w stan trwałej blokady w jednej pozycji.
Naprawa zwykle oznacza demontaż części deski i obudowy nagrzewnicy, co zniechęca do rzetelnej diagnostyki. Pojawia się pokusa szukania „tańszej” przyczyny w elektronice lub czujnikach. Tymczasem proste testy – nasłuch przy zmianie trybów, sprawdzenie ruchu cięgien, podgląd pozycji klap w testerze – często wystarczają, by rozróżnić problem programowy od czysto mechanicznego.
Dobrym testem jest wymuszenie skrajnych pozycji – na przykład maks na szybę, potem maks na nogi, z wyłączoną funkcją AUTO. Jeśli reakcja jest powtarzalna, bez hałasów i bez „zawieszek”, mechanika zwykle trzyma się jeszcze przyzwoicie, a ewentualnych przyczyn szuka się raczej w konfiguracji lub czujnikach. Gdy przy tych manewrach pojawia się losowość, wyczuwalne martwe strefy (np. między dwiema ikonami na panelu praktycznie nic się nie zmienia) albo charakterystyczne stukanie, szanse na problem czysto programowy spadają.
Przy bardziej upartych usterkach przydaje się test z kamerą lub telefonem w trybie nagrywania, wsuniętym pod deskę – w wielu Renault część cięgien i kół zębatych da się podejrzeć po demontażu schowka lub bocznej osłony tunelu. Widać wtedy, czy silnik kręci do końca, czy zębatka nie przeskakuje, czy nie ma ewidentnie pękniętych osi. To proste narzędzie, a potrafi uciąć długie dyskusje o „błędzie elektroniki” jednym nagraniem.
Jeśli testy potwierdzą uszkodzenie mechaniczne, decyzja zwykle sprowadza się do wyboru: częściowy demontaż wnętrza i naprawa „jak trzeba”, albo życie z kompromisem. Zdarzają się auta, w których właściciel świadomie akceptuje na stałe ustawioną klapę (np. tylko nogi + szyba) i steruje jedynie temperaturą oraz prędkością dmuchawy. To nie jest eleganckie rozwiązanie, ale bywa uczciwsze niż kolejne, kosztowne wymiany sprawnych czujników w ramach szukania mitycznej „elektronicznej usterki”.
Przy diagnozie wariującej klimatyzacji w Renault dobrze sprawdza się chłodna, uporządkowana kolejność: najpierw prosta mechanika i oczywistości, później odczyt parametrów rzeczywistych, na końcu dopiero rzadkie przypadki elektroniki. Takie podejście nie eliminuje wszystkich niespodzianek, ale znacząco zmniejsza ryzyko, że zamiast naprawić realną przyczynę, wymieni się pół samochodu, a klima dalej będzie „żyć własnym życiem”.
Najczęściej zadawane pytania (FAQ)
Dlaczego automatyczna klimatyzacja w Renault sama zmienia temperaturę i raz grzeje, raz chłodzi?
Najczęściej winny jest czujnik temperatury wnętrza albo jego mały wentylatorek w panelu. Gdy czujnik „widzi” raz 18°C, raz 28°C, sterownik reaguje gwałtownie: raz domiesza dużo ciepła, za chwilę przechodzi na maksymalne chłodzenie. Kierowca ma wtedy wrażenie, że klima kompletnie nie trzyma zadanej temperatury.
Drugim typowym powodem są silniczki klap mieszających. Jeśli klapa nie porusza się płynnie, tylko przeskakuje między skrajnymi pozycjami, z kratek leci na zmianę bardzo ciepłe i bardzo zimne powietrze. Sam układ chłodniczy może przy tym działać poprawnie – problem leży w regulacji, nie w „produkcji zimna”.
Jak rozpoznać, czy w Renault padł czujnik temperatury wnętrza od klimatronika?
Sygnały są dość charakterystyczne: temperatura w kabinie mocno „pływa”, przy stałym ustawieniu np. 21°C raz jest chłodno, raz gorąco. Często klima zaczyna mocniej grzać, gdy auto stoi w słońcu, choć powinno wtedy raczej chłodzić. Zdarza się też, że reakcja na zmianę zadanej temperatury jest bardzo opóźniona.
W prostym sprawdzeniu pomaga:
lokalizacja czujnika (najczęściej w panelu, z widoczną kratką i małym wentylatorkiem),
ocena, czy kratka i wentylatorek nie są zakurzone lub zablokowane,
porównanie wskazań temperatury wnętrza w diagnostyce z rzeczywistą temperaturą w kabinie.
Jeśli sterownik „myśli”, że w środku jest np. 18°C, gdy w rzeczywistości jest 30°C, źródło problemu jest jasne.
Czemu klimatronik w Lagunie/Megane/Scenicu grzeje po jednej stronie, a chłodzi po drugiej?
W dwustrefowych układach Renault najczęściej zużywa się silniczek klapy mieszającej w module nagrzewnicy. Gdy przekładnia się zaciera albo pękają zębatki, jedna strona przestaje reagować albo ustawia się w skrajnej pozycji „max ciepło” lub „max zimno”. Efekt: kierowca ma chłodno, pasażer gorąco albo odwrotnie.
To raczej problem mechaniczno-elektryczny klap, a nie brak czynnika czy uszkodzona sprężarka. Diagnoza zwykle wymaga dostępu pod deskę (od strony kierowcy i pasażera) i obserwacji, czy silniczki faktycznie się poruszają, gdy zmieniasz nastawę temperatury dla danej strefy.
Co się dzieje, gdy w Renault zepsuje się czujnik temperatury zewnętrznej?
Przy skrajnie błędnych odczytach (np. -20°C w lecie, +50°C zimą) sterownik klimatronika podejmuje zupełnie nieadekwatne decyzje. Przy „wiecznym mrozie” może ograniczać chłodzenie albo inaczej sterować klapą recyrkulacji; przy „wiecznych upałach” będzie się starał mocniej chłodzić i inaczej dobierać nawiew.
Typowy objaw to nielogiczne działanie klimy przy poprawnie działającej sprężarce. Warto wtedy porównać wskazanie temperatury zewnętrznej na liczniku z rzeczywistą temperaturą i sprawdzić sam czujnik (zwykle w lusterku lub zderzaku) oraz jego wiązkę. Sam czujnik jest prosty i stosunkowo tani w wymianie; problemem bywa raczej korozja złącz lub uszkodzenie przewodów.
Czemu panel klimatyzacji automatycznej w Clio sam zmienia ustawienia lub gaśnie?
W miejskich Renault (Clio, Twingo itd.) częstą przyczyną są usterki elektryczne panela: zimne luty, zużyte enkodery (pokrętła), pęknięte ścieżki. Skutkuje to samoczynnymi zmianami temperatury, „skaczącymi” obrotami nawiewu, przygasaniem wyświetlacza lub całkowitym brakiem reakcji na przyciski.
Jeśli mimo takiego zachowania sprężarka da się włączyć (słychać jej załączanie, rurki przy grodzi się ochładzają), problem zwykle siedzi w panelu lub wiązce, a nie w układzie chłodniczym. Czasem pomaga naprawa elektroniki (przelutowanie, czyszczenie enkoderów), czasem trzeba wymienić cały panel na sprawny.
Czy zasłonięty czujnik nasłonecznienia może powodować, że klima w Renault „wariuje”?
Tak, choć objawy są bardziej „miękkie” niż przy uszkodzonym czujniku temperatury. Czujnik nasłonecznienia na górze deski (często pod małą kopułką) pomaga sterownikowi ocenić, jak mocno słońce dogrzewa wnętrze. Jeśli jest zasłonięty telefonem, nawigacją czy pokrowcem, system „myśli”, że jedziesz w cieniu.
W praktyce oznacza to, że klimatyzacja słabiej reaguje na nagłe nasłonecznienie: w pełnym słońcu chłodzi zbyt leniwie, a po wjechaniu w cień nieco za długo utrzymuje mocne chłodzenie. Sam układ chłodniczy nadal działa, ale komfort temperaturowy jest wyraźnie gorszy i daje wrażenie, że klimatronik zachowuje się nielogicznie.
Jak odróżnić „wariującą” automatykę klimatyzacji od faktycznego braku chłodzenia?
Prosty test: ustaw niską temperaturę (np. 16–18°C), wyłącz tryb AUTO, ustaw nawiew na środek i średnie obroty. Jeśli powietrze z kratek jest wyraźnie chłodne przy ciepłym otoczeniu, sprężarka i układ chłodniczy zazwyczaj są sprawne, a problem leży w automatyce (czujniki, klapy, panel). Jeśli powietrze jest letnie lub prawie w ogóle się nie schładza, można podejrzewać typowe usterki „chłodnicze” – brak czynnika, niesprawną sprężarkę, zapchany skraplacz.
Druga rzecz to powtarzalność. Gdy klima raz chłodzi bardzo dobrze, za chwilę nagle zaczyna grzać bez zmiany ustawień, zwykle winne są błędne dane wejściowe (czujniki) lub elementy wykonawcze (silniczki klap). Stały brak chłodzenia, niezależnie od trybu, wskazuje raczej na fizyczną usterkę układu klimatyzacji.
